在機房設計中，走線架的布局非常重要，不僅要安排強電和弱電的分離，還要考慮散熱、通風和分離距離。今天給大家詳細介紹如何安裝走線架以及走線架安裝案例。

什么是走線架？

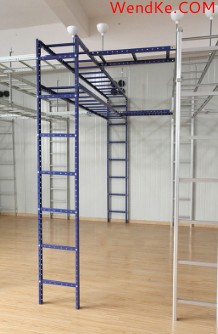

      走線架是機房專用電纜布線設備，廣泛用于中國電信、中國聯通、中國網通、中國移動機房基站建設。網科電氣鋁合金走線架作為現代通信機房中通信設備不可缺少的輔助設備，不僅具有支撐所有電纜重量、為設備提供布線和頂部固定支點的功能，還具有美化機房的功能。

走線架的安裝方法：

走線架天花吊頂安裝

      目前，數據中心綜合布線上層布線很受歡迎。上布線架便于維護散熱、空調通風，還能起到防鼠防水的作用。設計時應充分考慮安裝凈空高度，以及燈光、消防、風管、梁柱等條件。建議每隔1.5m在上走線架上安裝一套吊架，具體跨度也應根據實際載荷計算。如果局部負載較高，應增加吊架密度。安裝雙層WK布線架時，強弱電布線架之間的垂直間距應≥300毫米，這是機房布線架的高度標準。由于頂部?jī)舾叩南拗?，?qiáng)弱走線架可以安裝在同一平面上，凈距≥150毫米，網科電氣建議凈距200-300毫米。

機架柜的頂部安裝

      在數據中心的實際安裝中，由于高樓層、特殊頂部結構或業主不愿意破壞吊頂?shù)仍颍跫軣o(wú)法安裝。在這種情況下，網科走線架可以安裝在機柜頂部。頂部支架和機柜通過螺栓連接固定。如果機柜頂部沒有孔，則需要一個開口。支架的安裝高度是任意的。底部布線架一般比機柜頂部高150毫米~200毫米。實際高度應考慮機房的整體情況，優先保證布線架上方的布線空間。需要注意的是，安裝時所有的WK機柜都必須就位，機柜之間的間距不能太大，這樣會因走線架跨度太大而導致腰部塌陷，安裝后機柜不便于調整。

安裝走線架的接地支架

      走線架的地面支撐安裝是在現場安裝網科走線架，這在室外基站中是常用的。機房無條件吊頂。如果設備不在適當?shù)奈恢?，布線架可以固定墻端和地面。如果機房安裝了WK防靜電地板，防靜電地板應打孔，使立柱與地面生根固定。
